Cee

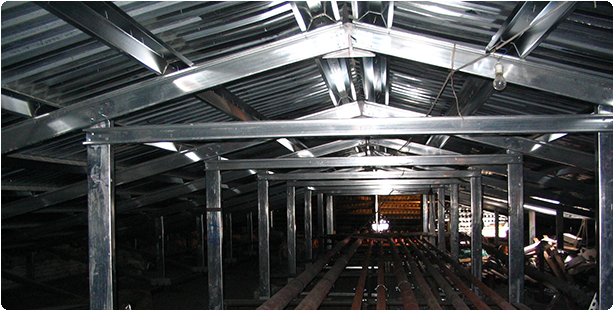

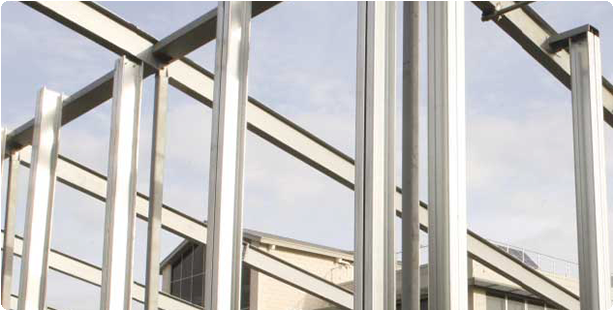

Cee profil, ağır yüke maruz kalan endüstriyel binalarda aşık ve kuşak olarak; daha hafif, endüstriyel olmayan binalarda ise birincil taşıyıcı kolon, kiriş ve yük taşıyan duvar görevini üstlenirler.
Highspan Cee profil bina tasarım ve yapımı için çok büyük avantajlar sağlar.
Çelik Bina yapımı artık Highspan Cee profil ile daha hızlı, güvenli ve daha ekonomik.
Highspan Cee profil, her projenin kendi özelliklerine göre değişken kesitlerde üretilir, böylelikle hem hafif hem de yüksek performanslı çözümler sağlanır.
Highspan Cee profil, kendi ağırlığına oranla çok yüksek taşıma kapasitesine sahiptir, bu sayede sıcak hadde kesitlere oranla 50%’ye varan maliyet avantajı yaratırlar.
Tüm montaj ve servis delikleri, profilin 3 boyutunda da CAD çizimlerine göre hazırlanır.
Yüksek hassasiyetli, bilgisayar kontrollü tam otomatik hatlarda EN10162 standartlarına uygun üretim yapılır.
Highspan Cee profil, 100mm ile 400mm arasında farklı taban yükseklikleri, maksimum 4mm kalınlık ve maksimum 18 metre boya kadar değişken kesitlerde üretilir.
Highspan Cee profil her projenin tanımlanmış özel ihtiyaçlarına göre farklı mekanik ve korozyon performanslı galvanizli ve sıcak çelik hammaddeden üretilir.
Tüm profiller üretim sırasında otomatik olarak markalanır, böylece şantiyede montaj hızı ve kolaylığı artırılır.
Tabloyu görüntülemek için tıklayınız |
 |
| Cee | D | B | t | L | Açılım | Ağırlık | Alan | EĞİLME EKSENİ (x-x) | EĞİLME EKSENİ (y-y) | Eksene Olan Uzaklık | |||||
| Profil | mm | mm | mm | mm | mm | kg/m | F cm² | Ixeff (cm4) | Wxeff(cm3) | rx(cm) | Iy (cm4) | Wy(cm3) | ry (cm) | ex (cm) | ey (cm) |
| C 100-15 | 100 | 42 | 1,50 | 15 | 200 | 2,36 | 3,00 | 45,48 | 9,10 | 3,89 | 7,19 | 2,56 | 1,55 | 1,39 | 5,00 |
| C 100-20 | 100 | 43 | 2,00 | 16 | 200 | 3,14 | 4,00 | 60,69 | 12,14 | 3,90 | 10,09 | 3,56 | 1,59 | 1,46 | 5,00 |
| C 100-25 | 100 | 44 | 2,50 | 17 | 200 | 3,93 | 5,00 | 75,91 | 15,18 | 3,90 | 13,27 | 4,63 | 1,63 | 1,53 | 5,00 |
| C 100-30 | 100 | 45 | 3,00 | 17 | 199 | 4,69 | 5,97 | 114,10 | 22,82 | 4,37 | 37,38 | 9,99 | 2,50 | 2,26 | 5,00 |
| C 120-15 | 120 | 50 | 1,50 | 17 | 240 | 2,83 | 3,60 | 79,73 | 13,29 | 4,71 | 12,37 | 3,67 | 1,85 | 1,63 | 6,00 |
| C 120-20 | 120 | 50 | 2,00 | 19 | 240 | 3,77 | 4,80 | 105,81 | 17,64 | 4,69 | 16,83 | 5,08 | 1,87 | 1,69 | 6,00 |
| C 120-25 | 120 | 52 | 2,50 | 19 | 240 | 4,72 | 6,00 | 133,08 | 22,18 | 4,71 | 22,44 | 6,54 | 1,93 | 1,77 | 6,00 |
| C 120-30 | 120 | 53 | 3,00 | 19 | 240 | 5,66 | 7,20 | 158,58 | 26,43 | 4,69 | 27,40 | 7,86 | 1,95 | 1,81 | 6,00 |
| C 150-15 | 150 | 65 | 1,50 | 17 | 300 | 3,54 | 4,50 | 151,90 | 19,61 | 5,81 | 23,07 | 5,02 | 2,26 | 1,90 | 7,50 |
| C 150-20 | 150 | 65 | 2,00 | 19 | 300 | 4,72 | 6,00 | 212,17 | 28,29 | 5,95 | 34,26 | 7,75 | 2,39 | 2,08 | 7,50 |
| C 150-25 | 150 | 65 | 2,50 | 20 | 300 | 5,90 | 7,50 | 262,71 | 35,03 | 5,92 | 42,68 | 9,72 | 2,39 | 2,11 | 7,50 |
| C 150-30 | 150 | 65 | 3,00 | 22 | 300 | 7,07 | 9,00 | 314,24 | 41,90 | 5,91 | 52,10 | 12,03 | 2,41 | 2,17 | 7,50 |
| C 200-15 | 200 | 85 | 1,50 | 22 | 400 | 4,72 | 6,00 | 333,78 | 31,70 | 7,46 | 53,53 | 9,02 | 2,99 | 2,57 | 10,00 |
| C 200-20 | 200 | 85 | 2,00 | 24 | 400 | 6,29 | 8,00 | 489,36 | 47,76 | 7,82 | 74,15 | 12,48 | 3,04 | 2,56 | 10,00 |
| C 200-25 | 200 | 85 | 2,50 | 25 | 400 | 7,86 | 10,00 | 630,28 | 63,03 | 7,94 | 98,86 | 17,06 | 3,14 | 2,71 | 10,00 |
| C 200-30 | 200 | 85 | 3,00 | 27 | 400 | 9,43 | 12,00 | 754,60 | 75,46 | 7,93 | 120,15 | 20,95 | 3,16 | 2,76 | 10,00 |
| C 250-20 | 250 | 65 | 2,00 | 19 | 400 | 6,29 | 8,00 | 666,20 | 53,30 | 9,13 | 39,41 | 8,12 | 2,22 | 1,65 | 12,50 |
| C 250-25 | 250 | 65 | 2,50 | 20 | 400 | 7,86 | 10,00 | 875,85 | 70,07 | 9,36 | 50,01 | 10,24 | 2,24 | 1,62 | 12,50 |
| C 250-30 | 250 | 65 | 3,00 | 22 | 400 | 9,43 | 12,00 | 1055,80 | 84,46 | 9,38 | 61,27 | 12,67 | 2,26 | 1,67 | 12,50 |
| C 250-40 | 250 | 65 | 4,00 | 25 | 400 | 12,58 | 16,00 | 1400,51 | 112,04 | 9,36 | 82,92 | 17,44 | 2,28 | 1,74 | 12,50 |
| C 300-20 | 300 | 90 | 2,00 | 19 | 500 | 7,86 | 10,00 | 1099,01 | 69,94 | 10,48 | 81,10 | 11,83 | 2,85 | 2,15 | 15,00 |
| C 300-25 | 300 | 90 | 2,50 | 20 | 500 | 9,83 | 12,50 | 1518,60 | 99,41 | 11,02 | 106,06 | 15,53 | 2,91 | 2,17 | 15,00 |
| C 300-30 | 300 | 90 | 3,00 | 22 | 500 | 11,79 | 15,00 | 1932,72 | 127,58 | 11,35 | 137,13 | 20,22 | 3,02 | 2,22 | 15,00 |
| C 300-40 | 300 | 90 | 4,00 | 25 | 500 | 15,72 | 20,00 | 2621,31 | 174,75 | 11,45 | 195,27 | 29,44 | 3,12 | 2,37 | 15,00 |
| C 330-20 | 330 | 75 | 2,00 | 19 | 500 | 7,86 | 10,00 | 1258,30 | 75,14 | 11,22 | 54,60 | 9,40 | 2,34 | 1,69 | 16,50 |
| C 330-25 | 330 | 75 | 2,50 | 20 | 500 | 9,83 | 12,50 | 1699,56 | 102,76 | 11,66 | 74,22 | 12,85 | 2,44 | 1,72 | 16,50 |
| C 330-30 | 330 | 75 | 3,00 | 22 | 500 | 11,79 | 15,00 | 2161,46 | 131,00 | 12,00 | 93,26 | 16,17 | 2,49 | 1,73 | 16,50 |
| C 330-40 | 330 | 75 | 4,00 | 25 | 500 | 15,72 | 20,00 | 2972,32 | 180,14 | 12,19 | 127,42 | 22,27 | 2,52 | 1,78 | 16,50 |
| C 400-20 | 400 | 90 | 2,00 | 19 | 600 | 9,43 | 12,00 | 1986,36 | 95,27 | 12,87 | 85,37 | 12,04 | 2,67 | 1,91 | 20,00 |
| C 400-25 | 400 | 90 | 2,50 | 20 | 600 | 11,79 | 15,00 | 2750,52 | 135,28 | 13,54 | 111,77 | 15,82 | 2,73 | 1,93 | 20,00 |
| C 400-30 | 400 | 90 | 3,00 | 22 | 600 | 14,15 | 18,00 | 3528,66 | 164,60 | 14,00 | 145,30 | 21,83 | 2,84 | 2,14 | 20,00 |
| C 400-40 | 400 | 90 | 4,00 | 25 | 600 | 18,86 | 24,00 | 5191,57 | 259,58 | 14,71 | 210,55 | 30,15 | 2,96 | 2,02 | 20,00 |
