Sigma
| Tip | : | Sigma |
| Maksimum Boy | : | 18 m |
| Kullanım Alanları | : | Aşıklar, Kuşaklar, Kolon, Kiriş ve Yük Taşıyan Duvarlar |

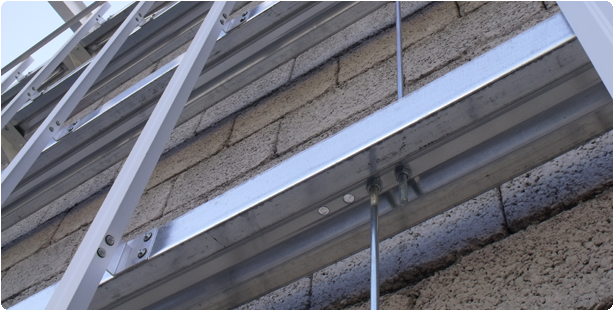

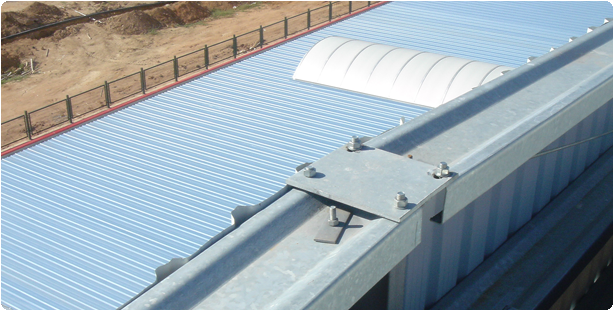

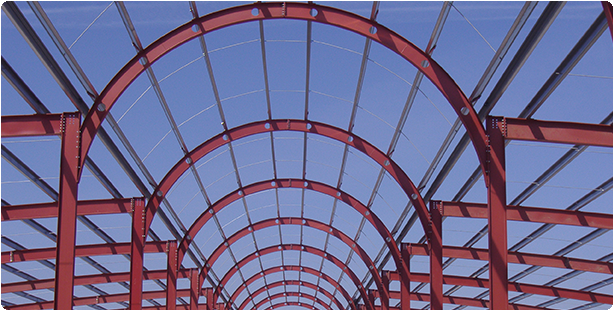

Highspan Sigma ve Sigma + Profiller, ağır yüke maruz kalan endüstriyel
binalarda aşık ve kuşak olarak; daha hafif, endüstriyel olmayan
binalarda ise birincil taşıyıcı kolon, kiriş ve yük taşıyan duvar görevini
üstlenirler.
Highspan Sigma ve Sigma + Profiller, bina tasarım ve yapımı için çok
büyük avantajlar sağlar.
Çelik bina yapımı artık Highspan Sigma ve Sigma + Profiller ile daha
hızlı, güvenli ve daha ekonomik.
Highspan Sigma ve Sigma+ Profiller, her projenin kendi özelliklerine
göre değişken kesitlerde üretilir, böylelikle hem hafif hem de yüksek
performanslı çözümler sağlanır.
Projede kullanılan tüm profiller CAD çizimlerinde belirtilen ölçülere
göre, 3 boyutunda da tüm montaj ve servis delikleriyle beraber üretilir.
Şantiye ortamında delme, kesme ve kaynak yapma gibi hiç bir imalata
gerek duyulmadan, montaja hazır şekilde şantiyeye teslim edilir.
Yüksek hassasiyetli, bilgisayar kontrollü, tam otomatik hatlarda,
EN10162 standartlarına uygun üretim yapılır. Bu sayede hem gereksiz
imalat yükü, hem de saha ortamında yapılacak işçilik hataları
minimuma indirgenir.
Highspan Sigma ve Sigma+
Profil, 140 mm ile 400 mm
arasında farklı taban
yükseklikleri, maksimum 4
mm kalınlık ve maksimum
18 metre boya kadar
değişken kesitlerde üretilir.
Highspan Sigma ve Sigma+
Profil, her projenin
tanımlanmış özel
ihtiyaçlarına göre farklı
mekanik ve korozyon
performanslı, galvanizli çelik
veya siyah çelikten üretilir.
Tüm profiller üretim
sırasında otomatik olarak
markalanır, böylece
şantiyede montaj hızı ve
kolaylığı arttırılır.
Tabloyu görüntülemek için tıklayınız |
 |
| Sigma Σ | H | B | D | L | t | Açılım | Ağırlık | Alan | E | EĞİLME EKSENİ (x-x) | EĞİLME EKSENİ (y-y) | ex | ey | ||||
| Profil | mm | mm | mm | mm | mm | mm | kg/m | F cm² | mm | Ix eff(cm4) | Wxeff(cm3) | rx(cm) | Iy (cm4) | Wy(cm3) | ry (cm) | cm | cm |
| 140-20 | 140 | 62 | 35 | 19 | 2 | 300 | 4,72 | 6,00 | 30 | 171,92 | 24,66 | 5,35 | 24,93 | 6,62 | 2,04 | 2,43 | 7,0 |
| 140-25 | 140 | 68 | 35 | 18 | 2,5 | 300 | 5,90 | 7,50 | 30 | 224,02 | 32,13 | 5,47 | 37,43 | 8,94 | 2,23 | 2,61 | 7,0 |
| 140-30 | 140 | 68 | 35 | 20 | 3 | 300 | 7,07 | 9,00 | 30 | 268,13 | 38,46 | 5,46 | 45,73 | 11,06 | 2,25 | 2,66 | 7,0 |
| 170-20 | 170 | 60 | 35 | 19 | 2 | 330 | 5,19 | 6,60 | 60 | 263,67 | 31,21 | 6,32 | 23,04 | 6,38 | 1,87 | 2,39 | 8,55 |
| 170-25 | 170 | 64 | 35 | 17 | 2,5 | 330 | 6,48 | 8,25 | 60 | 333,63 | 39,50 | 6,36 | 31,42 | 7,99 | 1,95 | 2,47 | 8,55 |
| 170-30 | 170 | 64 | 35 | 19 | 3 | 330 | 7,78 | 9,90 | 60 | 400,36 | 47,39 | 6,36 | 38,42 | 9,89 | 1,97 | 2,52 | 8,55 |
| 200-20 | 200 | 70 | 32 | 20 | 2,00 | 375 | 5,90 | 7,51 | 90 | 450,19 | 45,02 | 7,74 | 33,65 | 7,92 | 2,12 | 2,75 | 10,00 |
| 200-25 | 200 | 70 | 32 | 22 | 2,50 | 375 | 7,38 | 9,39 | 90 | 562,71 | 56,27 | 7,74 | 42,71 | 10,16 | 2,13 | 2,80 | 10,00 |
| 200-30 | 200 | 70 | 32 | 24 | 3,00 | 375 | 8,85 | 11,26 | 90 | 675,00 | 67,50 | 7,74 | 51,97 | 12,51 | 2,15 | 2,84 | 10,00 |
| 200-40 | 200 | 80 | 32 | 18 | 4,00 | 375 | 11,79 | 15,00 | 90 | 922,09 | 92,21 | 7,84 | 83,50 | 16,79 | 2,36 | 3,03 | 10,00 |
| 230-20 | 230 | 70 | 47 | 18 | 2,00 | 400 | 6,29 | 8,00 | 90 | 613,41 | 53,34 | 8,76 | 36,03 | 8,04 | 2,12 | 2,52 | 11,50 |
| 230-25 | 230 | 70 | 47 | 19 | 2,50 | 400 | 7,86 | 10,00 | 90 | 762,81 | 66,33 | 8,73 | 44,91 | 10,08 | 2,12 | 2,54 | 11,50 |
| 230-30 | 230 | 70 | 47 | 20 | 3,00 | 400 | 9,43 | 12,00 | 90 | 910,65 | 79,19 | 8,71 | 53,73 | 12,13 | 2,12 | 2,57 | 11,50 |
| 230-40 | 230 | 75 | 47 | 19 | 4,00 | 400 | 12,58 | 16,00 | 90 | 1229,27 | 106,89 | 8,77 | 79,81 | 16,64 | 2,23 | 2,70 | 11,50 |
| 300-20 | 300 | 80 | 52 | 21 | 2,00 | 500 | 7,86 | 10,00 | 150 | 1276,27 | 85,08 | 11,30 | 55,11 | 10,58 | 2,35 | 2,79 | 15,00 |
| 300-25 | 300 | 82 | 52 | 21 | 2,50 | 500 | 9,83 | 12,50 | 150 | 1602,68 | 106,85 | 11,32 | 71,82 | 13,43 | 2,40 | 2,85 | 15,00 |
| 300-30 | 300 | 83 | 52 | 22 | 3,00 | 500 | 11,79 | 15,00 | 150 | 1929,26 | 128,62 | 11,34 | 88,71 | 16,45 | 2,43 | 2,91 | 15,00 |
| 300-40 | 300 | 85 | 52 | 25 | 4,00 | 500 | 15,71 | 19,98 | 150 | 2601,73 | 173,45 | 11,41 | 127,53 | 23,34 | 2,53 | 3,03 | 15,00 |
| 370-20 | 370 | 92 | 52 | 25 | 2,00 | 600 | 9,43 | 12,00 | 220 | 2269,95 | 120,37 | 13,75 | 83,32 | 13,75 | 2,64 | 3,14 | 18,14 |
| 370-25 | 370 | 93 | 52 | 25 | 2,50 | 600 | 11,79 | 15,00 | 220 | 2910,79 | 157,34 | 13,93 | 107,51 | 17,56 | 2,68 | 3,18 | 18,50 |
| 370-30 | 370 | 95 | 52 | 25 | 3,00 | 600 | 14,15 | 18,00 | 220 | 3507,18 | 189,58 | 13,96 | 133,94 | 21,39 | 2,73 | 3,24 | 18,50 |
| 370-40 | 370 | 97 | 52 | 27 | 4,00 | 600 | 18,86 | 24,00 | 220 | 4703,03 | 254,22 | 14,00 | 188,06 | 29,59 | 2,80 | 3,35 | 18,50 |
| 400-20 | 400 | 80 | 52 | 23 | 2,00 | 600 | 9,43 | 12,00 | 250 | 2545,00 | 124,74 | 14,56 | 57,26 | 11,01 | 2,18 | 2,80 | 19,60 |
| 400-25 | 400 | 80 | 52 | 24 | 2,50 | 600 | 11,79 | 15,00 | 250 | 3224,37 | 160,39 | 14,66 | 71,33 | 13,77 | 2,18 | 2,82 | 19,90 |
| 400-30 | 400 | 81 | 52 | 24 | 3,00 | 600 | 14,15 | 18,00 | 250 | 3886,63 | 194,33 | 14,69 | 86,54 | 16,49 | 2,19 | 2,85 | 20,00 |
| 400-40 | 400 | 85 | 52 | 25 | 4,00 | 600 | 18,86 | 24,00 | 250 | 5255,69 | 262,78 | 14,80 | 127,91 | 23,17 | 2,31 | 2,98 | 20,00 |
